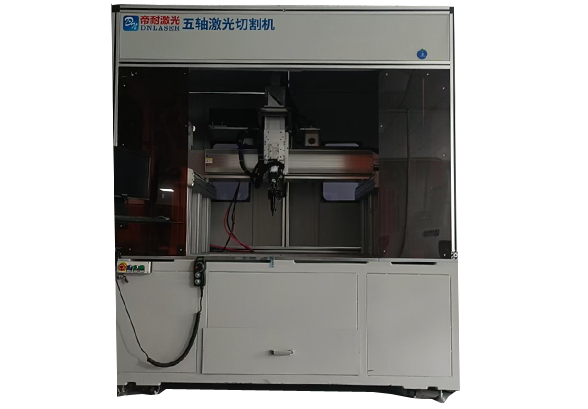

产品概述五轴激光加工装备其原理是在原有数控机床X 、Y 、Z三个直线轴联动的基础上，增加A/C两个旋 转轴，从而使加工头获得分别以X、Z 轴两个直线轴为轴线旋转(或摆动)的A/C 轴两个自由度；上述的 五个轴在帝耐激光五轴控制系统控制下实现五轴联动，在加工中就可以使激光头始终垂直于工件的被 加工面，实现所谓的“法向加工”。因此，特别适合于加工表面形状特别复杂、但同时又必须以机加 工保证精度的工件。
帝耐激光五轴装备还具有以下特点：
1.完成工件三维切割以外，还可用于平板切割。同时在此平台上可实现焊接模块切换，扩展为激 光焊接平台，实现一机多能。24小时不间断稳定生产，适用于批量生产。
2.传统关节机械手中，各关节轴之间相互衔接，从机械手固定底座开始向加工头依次排开，精度 误差会累积产生，导致最终加工成品误差几何式增长。三维五轴加工机轴各轴之间相互独立，龙门 双驱结构稳定性高，可保证长期高速高精稳定切割。
3.龙门双驱的结构，床身采用一体化整体焊接加工成型，高刚性、高动态响应的横梁，同时采用 专用导轨基座、直线导轨的双边齿轮齿条双电机驱动，可以双工位工作，也可以双激光头工作，甚至 可根据生产需求再定制。
产 品 特 点 ：
龙门式机构，横梁移动，结构紧凑，专 用于热成型件的切割，三维头实现 n*360° 无限旋转，配置旋转交换工作 台，高精度，高效率
产品参数产品名称/型号 | DNWZ2000CO2 | DNWZ3000FC |
有效工作台尺寸 | 2000×3000mm(可定制》 | 1500X3000mm(可定制》 |
激光器 | CO₂ | Fiber |
激光功率 | 2000瓦 | 3000瓦(可定制) |
切割材料 | 各种高分子材料例如PP,PE,ABS. SMC,PCM,碳纤维，皮革等 | 切割各种金属材料以及部分非金 属例如SMC,黑色PCM等 |
台面工位数 | 单/双工位 | |
Z轴行程 | 600mm(可以定制) | |
五轴行程/精度 | A轴±135°精度≤1弧分 | A轴±135°精度≤1弧分 |
A轴±135°精度≤1弧分 | A轴±135°精度≤1弧分 | |
整体机床 | 厚壁方钢焊接，在加工面有加厚钢带焊接加工，在垄门床身部位都 煌有加强筋，(经有限元分析设计制造)床身，龙门所有加工面都 经过数控五面铣加工成型 | |
整机方案 | 采用五轴联动 | 采用五轴联动 |
控制系统 | 帝耐激光控制系统 | |
加工速度 | 5m/min-100m/min(依据客户使用的激光功率和材质确定加工速度) | |
空运行速度 | X/Y轴40m/min,Z轴15m/min | |
重复定位精度 | ±0.03mm/1m | |
轨迹精度 | ±0.03mm/1m | |
润滑系统 | 自动注油系统(大功率齿轮泵，容积式注油器。每个注油0.02ML) | |
防尘系统 | 滑块加防尘条刷，加有整套吸尘系统 | |
适用软件代码 | 精雕/文泰/UG/TYPE3/MASTERCAM等国际通用G代码 | |
工作电压 | 380V,50/60HZ,50A | |
气源要求 | 0.6-0.8Mpa | |
外围 | 采用钣金圈密闭 | |
工作温度 | 0-30° | |
工作湿度 | ≤80% | |
激光等级 | 四级 | |
冷却系统 | 水冷 | |
应用领域
电池新能源行业领域在激光焊接切割解决方案
医疗器械行业领域在激光焊接切割解决方案
塑料包装行业激光焊接切割整体解决方案
半导体行业的激光切割焊接解决方案
汽车行业激光焊接解决方案
电子行业激光焊接切割解决方案

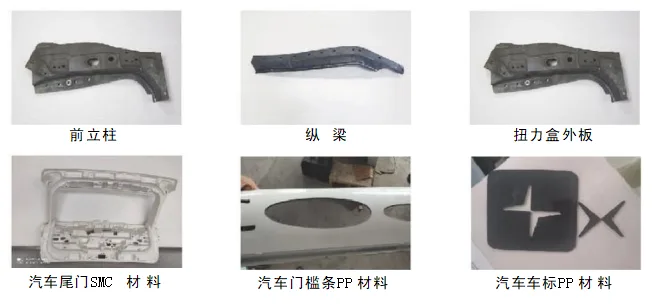

样品展示
